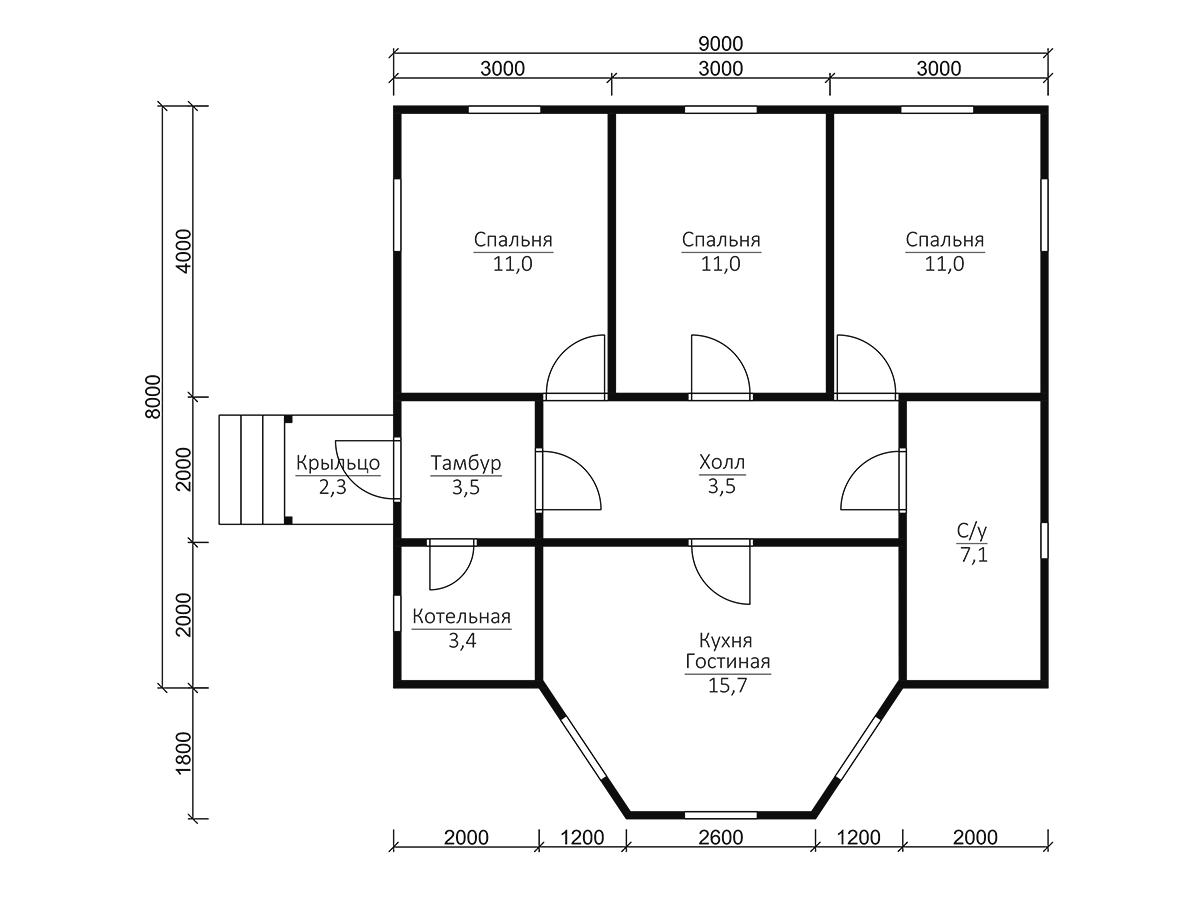

№52. Одноэтажный каркасный дом 8х9

Конструктивные решения фундамента и геотехнические аспекты возведения каркасно-щитового дома с эркером

Основанием для малоэтажного каркасного здания, к классу которых относится проект №52 (8х9 м с эркером), служит фундамент, запроектированный с учетом инженерно-геологических изысканий площадки застройки. В условиях Санкт-Петербурга и Ленинградской области, характеризующихся повышенным уровнем грунтовых вод и наличием пучинистых грунтов, оптимальным решением признается установка свайного поля. В частности, широкое применение находят винтовые сваи, чья несущая способность рассчитывается согласно требованиям СП 24.13330 «Свайные фундаменты» и СП 22.13330 «Основания зданий и сооружений». Расчетное сопротивление грунта под подошвой и по боковой поверхности сваи позволяет определить шаг свай и их заглубление ниже отметки промерзания для исключения воздействия сил морозного пучения.

Для удешевления строительства и сокращения сроков монтажа домокомплекта часто применяется фундамент на винтовых сваях с последующей обвязкой из профилированного бруса камерной сушки или клееного бруса, выполняющего роль ростверка. Однако, согласно положениям СП 64.13330 «Деревянные конструкции», древесина ростверка требует обязательной биозащитной и гидроизоляционной обработки в месте контакта с металлическим оголовком. Альтернативным решением, обеспечивающим повышенную пространственную жесткость каркасника, является устройство монолитной железобетонной плиты (утепленной шведской плиты) или ленточного фундамента мелкого заложения, что регламентируется СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Конструкция фундамента под эркер проектируется как единая система с основным каркасом здания. Во избежание неравномерных осадок и появления трещин в чистовой отделке, свайное поле или армирование плиты под выступающей частью здания рассчитывается на локальные нагрузки от стен и кровли. Бригада плотников, выполняющая монтаж, обязана строго соблюдать проектное положение закладных деталей и анкеров для последующей фиксации нижней обвязки каркасного дома. Стоимость устройства фундамента напрямую зависит от выбранного типа и сложности гидрогеологических условий, что отражается в сметной документации, составляемой организацией до начала производства работ.

Несущий каркас и ограждающие конструкции: нормативная база проектирования и сборки

Проект №52 реализуется по технологии каркасно-щитового домостроения, что предполагает изготовление несущего каркаса из пиломатериалов хвойных пород, соответствующих ГОСТ 8486 и ГОСТ 24454. Сечение стоек и балок перекрытий определяется расчетом на основе снеговых и ветровых нагрузок, установленных в СП 20.13330 «Нагрузки и воздействия». Для данного типоразмера здания (8х9 м) с эркером и вальмовой или двускатной кровлей, шаг несущих стоек, как правило, назначается кратно размерам листового утеплителя и обшивки (600 мм), что позволяет минимизировать количество отходов и исключить образование мостиков холода в теле конструкции.

Ограждающие конструкции (стены) представляют собой сборные щиты заводского изготовления, что характерно для домокомплектов. Внутреннее пространство каркасника заполняется негорючим или слабогорючим утеплителем на базальтовой основе, а пароизоляция и ветрозащита укладываются в соответствии с требованиями СП 50.13330 «Тепловая защита зданий». Соблюдение слоев ограждающей конструкции является обязательным условием для обеспечения диффузии водяного пара и предотвращения намокания древесины и утеплителя в процессе эксплуатации. Расчетное сопротивление теплопередаче стен должно соответствовать нормативам для Санкт-Петербурга, чтобы зимой домик был пригоден для круглогодичного проживания.

Особое внимание уделяется узлам примыкания эркера к основному объему здания. Сложная геометрия требует тщательной проработки чертежей узлов и соединений, чтобы избежать деформаций при усадке древесины. Хотя каркасная технология дает минимальную усадку, в узлах примыкания кровли и стен применяются компенсационные зазоры и скользящие опоры. Производство таких элементов ведется на собственном предприятии организации, что гарантирует качество врезок и геометрическую точность всего домокомплекта. Монтаж на участке осуществляется квалифицированной бригадой плотников, знакомой с особенностями сборки авторских и нестандартных проектов.

Кровельная система каркасного дома с вальмовой крышей требует точного расчета стропильной группы. Сечение стропил подбирается по СП 64.13330, а шаг их установки согласовывается с конструкцией кровельного пирога и типом финишного покрытия. При строительстве под ключ компания выполняет устройство кровли с обязательной пароизоляцией чердачного перекрытия и утеплением скатов, если проект подразумевает мансардный этаж. Сложные узлы примыкания ендов и коньков, особенно в местах стыковки эркера, требуют высокой квалификации монтажников для обеспечения герметичности и снегозадержания согласно действующим строительным нормам.

Теплотехнические параметры и обеспечение энергоэффективности при строительстве

Проекты каркасно-щитовых домов, позиционируемые как теплые и энергоэффективные, должны удовлетворять все более жестким требованиям СП 50.13330. Для достижения нормативных показателей сопротивления теплопередаче в климатических условиях Северо-Запада, толщина слоя утеплителя в стенах, перекрытиях и кровле рассчитывается индивидуально. В проекте №52 применены современные решения, исключающие продувание и промерзание углов, в том числе за счет конструкции эркера, являющегося геометрически сложным элементом. Правильно запроектированный пирог стены позволяет отнести такие объекты к категории энергоэффективных и экономичных в эксплуатации.

Помимо утеплителя, важную роль в сохранении тепла играет качество монтажа ветрозащитных пленок и пароизоляционных мембран, а также герметизация стыков между щитами и элементами каркаса. Строительство по современным стандартам подразумевает обязательное использование специализированных лент и герметиков, стойких к старению. Требования к воздухопроницаемости ограждающих конструкций регламентируются нормами, и их нарушение приводит к необоснованным потерям тепла и дискомфорту для жильцов. Поэтому компания, осуществляющая монтаж, уделяет особое внимание проклейке нахлестов пароизоляции и примыканий к проемам окон и дверей.

Инженерные системы в таком доме также проектируются с учетом минимизации теплопотерь. Разводка труб отопления и вентиляции выполняется во внутренних перегородках или в слое утеплителя перекрытий. Электромонтажные работы ведутся с соблюдением ПУЭ и противопожарных норм, предъявляемых к деревянному домостроению. При выборе профильной организации для заказа строительства, клиент получает комплексное решение, где устройство всех коммуникаций увязано с архитектурными и конструктивными решениями, что исключает необходимость штробления несущих элементов и нарушения целостности пароизоляционного контура после завершения отделки.

Отдельного упоминания заслуживает обработка древесины антисептиками и антипиренами. Согласно ФЗ №123 «Технический регламент о требованиях пожарной безопасности», деревянные конструкции подлежат огнезащите. В условиях производства домокомплекта на собственном заводе, обработка элементов бруса и досок каркаса осуществляется в заводских условиях методом погружения, что гарантирует качество пропитки, недостижимое при ручном нанесении на стройплощадке. Это существенно повышает долговечность конструкций и пожарную безопасность всего здания в целом.

Организация строительства, контроль качества и преимущества профессионального подряда

Реализация проекта каркасно-щитового дома «под ключ» требует четкого соблюдения технологической карты и календарного плана работ. Компания, обладающая штатом ИТР и производственными мощностями, осуществляет строительство на основании проекта, прошедшего экспертизу и соответствующего требованиям Градостроительного кодекса РФ. До начала монтажа на участок завозится готовый домокомплект с доставкой, что исключает распиловку материалов на месте и ускоряет процесс сборки. Строительная площадка организуется согласно ППР, разработанному с учетом требований СП 48.13330 «Организация строительства».

Технический контроль на всех этапах — от заливки фундамента до финишной отделки — позволяет гарантировать качество. Геодезическая проверка вертикальности стоек и горизонтальности балок, контроль влажности пиломатериалов, акты на скрытые работы по утеплению и гидроизоляции — все это документируется и предъявляется заказчику. Привлечение профессиональной бригады плотников, специализирующейся на деревянном домостроении, минимизирует риск брака, часто возникающего при попытках сэкономить на найме неквалифицированной рабочей силы для возведения даже небольшого дачного домика.

Выбор организации для заказа строительства домов и бань из профилированного бруса и каркасных конструкций должен быть обусловлен ее способностью предоставить полный комплекс услуг. Это включает в себя не только возведение «коробки», но и разработку эскизных планировок, адаптацию типовых решений под конкретный участок, монтаж кровли, установку окон и дверей, а также фасадные работы (покраска, отделка). Прозрачный расчет сметной документации, в которой детализированы расценки на материалы и услуги, позволяет контролировать бюджет строительства без скрытых доплат.

Заказать строительство современного, теплого и долговечного каркасного дома или дачи целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Такой подход гарантирует применение нормативно обоснованных конструктивных решений, опору на собственные производственные мощности и квалифицированные бригады, прошедшие аттестацию. Технический надзор на всех этапах, строгое соблюдение регламентированных сроков строительства и прозрачное ценообразование, учитывающее индивидуальные особенности объекта и пожелания клиента, являются ключевыми преимуществами профессионального подхода. Обращение к специалистам исключает необходимость поиска разрозненных исполнителей и обеспечивает получение готового к проживанию объекта, полностью соответствующего действующим строительным нормам и правилам.
